ピアスナットのご説明

ピアスナットとはプレス加圧により、鉄やアルミなどの薄板材に直接カシメ締結できるナットです。
ナット自身で取付穴をあけ、カシメ締結まで加圧加工の1ストロークで完了する為、溶接ナットなどの様々なファスナーに比べて多くの特徴があります。御客様のご希望により、プレス工程 ・ ロボット工程 ・ 人が操作するマニュアル工程といった様々な生産方式にてご採用いただいています。

ピアスナットの特徴

溶接作業が不要なため、発熱、発煙、スパッター発生が無く環境に優しい。
アルミ材、カラー鋼板、制振鋼板などの溶接性の悪い母材への取付けが可能。
ナット自身で取付け穴をあけるため位置精度に優れ、依ってナット相互間の位置精度も高い。
後工程に於いてナット基準で位置規制する部品においては、大きな効果があります。
ナット自身に表面処理を施すことにより、防錆効果を持たせることも可能。

ピアスナットの加工方式

①順送プレス金型にカシメユニットを設置することで、成形加工と同時にピアスナットの取付けが可能。
②ロボットに製品を把持させ、カシメ装置を使用することで、複雑な部品形状でも溶接と同様の時間で取付けが可能。
③マニュアル工程ではカシメ装置を使用することで、定置式溶接機と同様の使用感で取付けが可能。

これらの工法は代表的なものですが、お客様のご要望に沿い、様々な加工方式をご提案させていただきます。

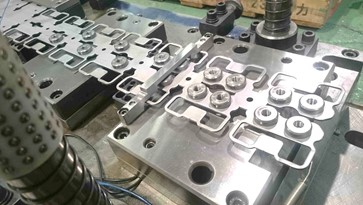

①順送プレス金型

②ロボットライン

③カシメ装置

製品情報

東京マルチファスナー株式会社では、主製品のピアスナットをはじめ、様々な締結部品とツールを販売しております。
お客様のニーズに合った商品作りと徹底した品質管理に取り組み、社会へ貢献することを使命とします。
製品の詳細は下記リンクよりご覧いただけます。

ラウンドハイストレスピアスナット

ユニバーサルピアスナット

クリップナット

ドレーンナット

システムツール

ラウンドハイストレスピアスナット

“ラウンドハイストレスピアスナット”とは、母材を大きく歪ませて締結する丸型ピアスナットを意味します。

特徴

  • 弊社独自のナット形状により、強固な母材締結力を生み出します。
  • 鋼板・アルミ問わず、最大板厚2.3㎜の母材にまで対応します。
  • エアー圧 6kg/㎠ で30分間、水漏れが無いシール性能があります。
  • プレス金型内でのM6とM8ナットの同時取付けも可能であり、溶接ナットに対し大幅な工数削減となります。

仕様

剥離強度

※強度データは実測値であり、保証値ではありません。
※ボルトとナットを強固に溶接固定した上での試験です。

採用事例

  • 自動車部品
  • 自動二輪車部品
  • 家電製品
  • オフィス製品

▲製品一覧へ戻る

ユニバーサルピアスナット

“ユニバーサルピアスナット”とは、様々な板厚の母材に締結できるピアスナットを意味します。

特徴

  • ナット自体がコンパクトですので、小さい母材に取付が可能です。
  • 鋼板・アルミ問わず、最大板厚3.6㎜の母材にまで対応します。
  • ナットの製造プロセスが簡素な為、安価にご提供できます。但し、母材には事前にエンボス加工(座面確保)が必要です。

仕様

採用事例

  • 自動車部品
  • 家電製品
  • オフィス製品

▲製品一覧へ戻る

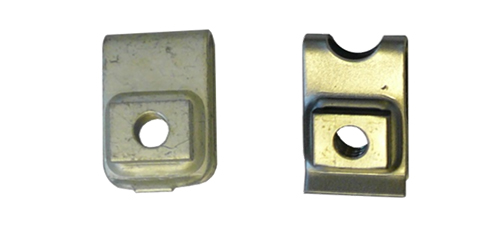

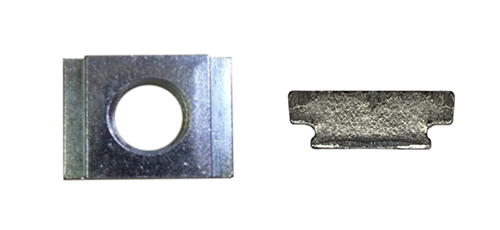

クリップナット

“クリップナット”とは、相手物にクリップ留めされるように挿入し、締結ボルトを締めつける事で脱落を防止するファスナーです。
穴の開いた相手物に書類クリップのように差し込んで補強をすると共に、ナットが相手部品の締結点となります。

特徴

  • クリップ形状ですので幅広い板厚のパネルに組み付けが出来ます。
  • 鋼板・アルミ・樹脂にも対応します。
  • 弊社独自の塑性加工技術でクリップ開き寸法誤差を±0.5㎜以内に収められます。

仕様

▲製品一覧へ戻る

ドレーンナット

“ドレーンナット”とは、ガソリンタンクやオイルパンの残油排出口に使われるプロジェクション溶接ナットです。
自動車メーカー各社様にご採用いただき、多数の実績を持っています。

特徴

  • ナットの製造プロセスが簡素な為、安価にご提供できます。
  • 3点のプロジェクション突起により良好な溶接性を持っています。
  • 油抜き穴付きのドレーンナットをご選択いただければ、より残油量を少なくすることが可能です。
  • ナット自身に表面処理を施すことにより防錆効果を持たせることも可能。

仕様

▲製品一覧へ戻る

システムツール

弊社で製作するカシメユニット、ナット供給装置といったツールをご利用いただくことで、より高精度・高品質のピアスナットシステムとしてご利用いただけます。

カシメユニット

ナット供給装置

様々なラインナップが御座いますのでお客様のご要望に合わせてご提案させていただきます。

プレスコントロール制御盤

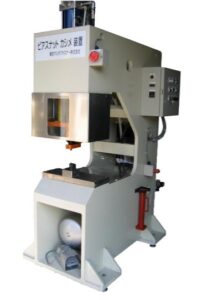

ピアスナットカシメ装置

▲製品一覧へ戻る
